“將攝像頭和麥克風鏈接至所有教室的本地系統及遠程教學控制間，使得不同房間的人員能夠遠程進行流暢的對話及互動，這無疑是應對當前“疫情”的最佳解決方案。我們可通過 NAV AVoIP 系統將課程內容路由至任一端點，也可隨時啟動課堂錄播。這樣既滿足了大家保持安全社交距離的需求，同時對未來教學技術的發展也有著積極的推動作用”
-Robb Mann, CTS-I
ITS 綜合教育技術部經理,
UNCW
項目挑戰
北卡羅來納大學威爾明頓分校（簡稱：UNCW）是一所以科研為主的 R2 博士類高等院校。為滿足對教室及實驗室數量的擴充需求，校方建造了占地 14.5 萬平方英尺的醫學綜合教學樓（又稱：Veterans Hall）。該建筑面積幾乎是校內其它任一建筑的 2 倍。全新教學樓內，學校首次引入按照自主學習教室的模式全新打造的教學空間，以及適用于解剖學和人體運動學研究的各類高規格實驗室。除常規教室、階梯教室及實驗室外，樓內還配備不同規模的會議室、議事間及 PBL(以具體案例為導向) 教室，以此來增進師生之間的交流與協作。為留給同學們更多發揮自己潛能的機會，學校為每個房間單獨配備靈活且操作便捷的視音頻系統。所有視音頻系統通過網絡統一連接至遠程教育控制間，以便于集中管理及進行課堂錄播。
UNCW 對整個大樓視音頻系統所涉及的產品數量、品牌影響力乃至功能都有著較為清晰的目標和規劃，當然項目預算也需要控制在合理的范圍內。在此基礎上，他們也希望所選用的系統是能夠輕松應對未來升級擴展的最佳解決方案。
UNCW 聘請 AEI 負責為本項目進行整體的系統設計，并由集成商 KONTEK 負責具體的安裝集成。雖然大樓內廣泛選用了 Extron 的產品系列，如 DTP® 系統、Flat Field® 揚聲器及 Pro 系列控制系統等等，但今天重點要與您分享的是如何通過 Extron NAV® Pro AV over IP 系統成功實現視音頻信號在整棟大樓內的分配。
解決方案

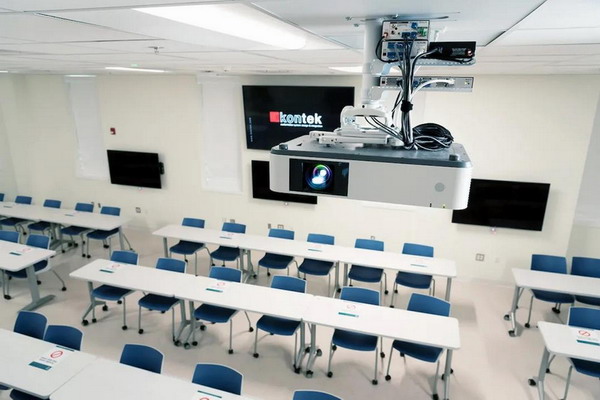

本項目共涉及 16 間面積廣闊的階梯教室和教學實驗室，5 間主動學習教室，29 間協作及會議空間，以及超過 30 個數字標牌終端。本項目中亦集成多種視音頻切換系統，包括 PTZ 攝像機、可覆蓋整個學生區域的天花板麥克風以及數臺大屏顯示器等等。教室、會議室及協作空間的系統均配備無線網絡，同時與顯示器相連，以實現房間配置的靈活性和易用性。為減少視音頻機柜或手推車的使用，以保持室內空間的整潔美觀，所有視音頻設備均盡可能地被安裝至顯示器后方。
在研究過其它視音頻技術后，UNCW 有更加充分的理由相信 Extron 的 NAV Pro AV over IP 系統就是其最理想的解決方案。NAV 系統被部署在各種應用場景，如拼接墻及多個平板顯示器后，它將這些房間統一連接至遠程教學控制間，實現集中管理和控制。經測試，NAV 不僅穩定耐用，更重要的是可實現無損的信號傳輸。它也便于工作人員從控制間對其進行統一管理，并在遠程完成所有的控制系統編程。必要時，NAV 還可對帶寬進行控制或限制。
在大樓系統投入使用一年以前，內部人員先安裝了一間 AVoIP 自主學習教室作為試點， 這樣可通過真實的場景應用來對設備進行測試和評估。期間，系統內連接有 8 個網絡端點。待整體設計審核通過后，NAV 系統連接的端點被擴大至 200 多個，覆蓋整棟大樓。它也曾用于開發網絡服務器的 Gold 配置。該試點隨后成為教授們在全新的自主學習環境下開發新課題和技能的培訓空間。
開始上課時，教授首先啟動自己的 Zoom® 會話軟件，隨后進入授課流程。同時，控制間的工作人員可對課堂內容進行記錄及流傳輸。他們還可對所有正在使用的教室及實驗室進行實時監控，可在發生問題，甚至在教授尚未發現問題之前及時進行排除。NAV 系統具備諸多的遠程操作功能中還包括音頻混音及 PTZ 攝像機的控制。
每個房間及系統均部署有 Extron NAV E 101 1G 編碼器和 NAV SD 101 1G 圖像解析度轉換解碼器，并通過 10G 上行鏈路連接至 Cisco® Catalyst 9300 系列中央交換機。此類 NAV 1G 型號可兼容 10G 終端，無需額外轉換設備。該系統充分利用了稀疏模式獨立組播協議的高效性，促進不同空間系統輕松擴展。
2 臺 NAVigator Pro AV over IP 系統管理器共同管理及控制 NAV 系統內的 200 多個終端。它們讓工作人員在遠程控制間即可對所有的編碼器和解碼器進行輕松配置、監控和控制。NAVigator 可通過 SSH 協議對其和各端點之間的通信進行加密。該產品的安裝按照 UNCW 的標準模式，即所有控制設備采用單獨的網絡連接，并通過 IPv4 路由至 NAV 網絡來進行控制。
NAV 精巧的工藝和緊湊的機身設計為遠程教學控制間帶來了意想不到的收獲， 原本預計會占用三層機架的設備，實際安裝僅單層就夠了，大大節省了安裝空間。
根據當前防疫安全的相關規定，KONTEK 的工作人員無法親赴現場進行系統調試。為確保所有空間的遠程教學功能都能夠在秋季開學之際順利啟用，KONTEK 與 Extron 的工程師合作，對這棟大樓的所有系統設備進行了遠程調試。
成果反饋
UNCW 對于全新系統所具備的靈活性及穩定性感到非常的滿意。集成商 KONTEK 根據指定的設計方案高效地完成了所有系統安裝，在現有的校園網絡架構的基礎上，為其實現了高性能、低延遲的視音頻信號切換及分配。Extron NAV Pro AVoIP 系統在遠程教學方面所發揮的巨大能量早已得到證明，它們已為校園生活的全面回歸而準備就緒。該系統可實時傳輸分辨率高達 4K/60 帶 4:4:4 色度取樣的視頻信號的特性，贏得了全校教職工的一致好評。
NAV 所具備的高性價比也是令校方感到無比驚喜的。該項目的預算有限，校方原本可能面臨資金不足的問題。Extron NAV Pro AVoIP 解決方案的應用不僅滿足了系統所有的需求，還為校方節約了近 18% 的成本， 這使得校方能夠將節省的經費用于未來系統升級的相關部署。
