如果你的線纜質量不是太差
遇到連接噪音時
請先檢查方式正確嗎？
”三項確認”---實戰不同接口間的音頻設備配接
圖片來自于網絡
今早一位朋友發了信息給我問說:
"應該用甚么連接器做配接?"
當然這臺效果器比較特別
他是卡農輸出入的
很多朋友一下子可能就朦了……
這問題在數字臺普及之后
大家碰到的機會越來越少
值得”復習一下”
*事實上很多人會在無線話筒連接犯類似的錯
圖片來自于網絡
接收機后面連接器是平衡還是非平衡?
要接臺子的哪一個接口呢?
為甚么要寫這個主題呢?
通常用戶都容易認為插頭對了就可以
但是因為當連接方式錯誤時將可能導致:
信號傳輸失真或是削波的
甚至抵銷…
”三項確認”
對于連接決策上要做”三項確認”
信號電平能對上 輸出略小于輸入
阻抗低阻發送高阻接收
最好是 1:10以上的比例
接口腳位冷熱端確認
當中前兩項最重要 都是獨立的否決項
最后一項是要避免:
非平衡連接時信號冷端短接造成設備損壞
錯用非平衡連接浪費信噪比
下面帶著您手把手實戰!
一、找到雙方設備的數據
例如這位網友問的是:
A&H PA20
https://www.allen-heath.com/media/PA_User_Guide.pdf
圖片來自于網絡

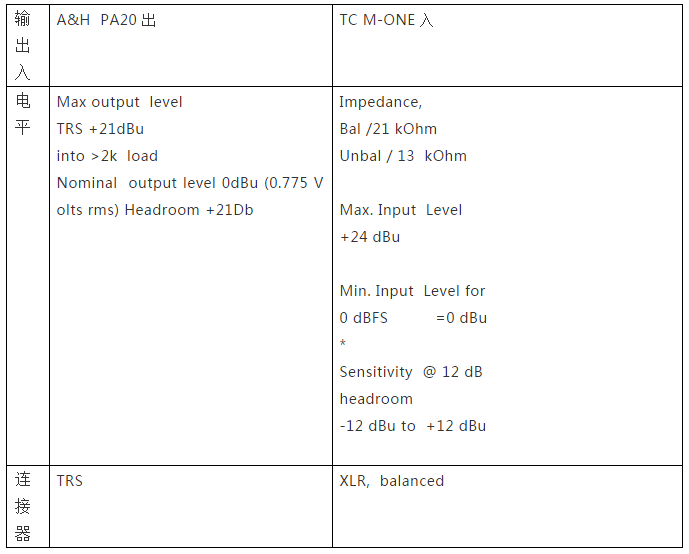

二、把關鍵數據找出來
三、進行”三項確認”
電平輸出最大電平< 輸入最大電平 可行
輸出阻抗沒標稱只寫了into >2k load
但是輸入阻抗高達Bal /21 kOhm Unbal / 13 kOhm 可行
3. 輸出是阻抗平衡式輸出可以用沒問題
但是一定要用TRS大三從AUX OUT接出來
所以上述的連接成立
* Min. InputLevel for 0 dBFS =0 dBu
Sensitivity @ 12 dB headroom -12 dBu to +12 dBu
這個表述方式有點問題
因為 0dBFS表示數字信號滿電平最大刻度
感覺上在說明 0dBFS 是浮動的 有一定的余量與移動空間
圖片來自于網絡
四、返回方式 (走立體返回)這是大家慣用的連接方式我們來看看可行否
進行三點確認:
電平輸出最大電平> 輸入最大電平此處是否決項
除非設備內部有輸出電平(撥檔)衰減設定否則輸入端信號將過載
2.輸出阻抗40Ohm 非常低
但是輸入阻抗>10k ohm可行
3.輸出是平衡式/兼容非平衡輸出
輸入兩個端口都是非平衡可行
線纜可以是XLR母-TS 但是 3端跳空不焊
以防止對于冷端造成對地短路
此一連接方式不可行
*-10dBu max 數據出自
https://www.allen-heath.com/media/PA_User_Guide.pdf 33頁
此時有崩潰的感覺嗎?
怎么一直以來老師教的立體返回通道不能用呢?
那我們看一下單聲道通道吧
走單聲道通道
三點確認:
1.電平輸出電平(撥檔)
< 輸入最大電平 +10dBu/+5dBu可行
2.輸出阻抗40 Ohm 非常低輸入阻抗>30k ohm /2k ohm 可行
3.輸出是平衡式/兼容非平衡輸出
輸入TRS XLR兩個端口都是平衡可行
注意XLR可能輸出幻象電源 可行但能不用就不用
線纜可以是XLR母-TRS 或XLR母-公 平衡線
總結下來以LINE IN 為優選 MIC IN 次之
所以上述的連接成立
但是同樣連接在其他設備是否成立呢?
下面我們挑市場上銷量大的機種來看看
由于問題集中在返回所以我們只看返回的數據
我們找 A&H ZED 428 來看看
返回方式 (走立體返回) 這是大家慣用的連接方式我們來看看可行否
三點確認:
1.電平切換輸出最大電平<輸入最大電平 +10dB 可行
2.輸出阻抗40 Ohm 非常低輸入阻抗未有標稱 但是應該可行
3. 輸出是平衡式/兼容非平衡輸出
輸入端口是trs 但是R接地為非平衡 可行
線纜可以是XLR 母-TRS 或TS
但是 XLR 3端跳空不焊
以防止對于XLR冷端造成對地短路
所以上述的連接成立
走單聲道通道
三點確認:
1.電平輸出電平(撥檔)< 輸入最大電平 +30dBu/+17dBu 可行
2.輸出阻抗40 Ohm 非常低但是無阻抗數據應該 可行
3.輸出是平衡式/兼容非平衡輸出
輸入端TRS XLR兩個端口都是平衡 可行
注意XLR 可能輸出幻象電源
雖然每一通道均是有開關,但為了避免誤觸能不用就不用!
線纜可以是XLR 母-TRS 或XLR母-公 平衡線
總結下來以LINE IN 為優選 MIC IN 次之
所以上述的連接成立
圖片來自于網絡
以YAMAHA MGP16X 為例
返回方式 (走立體返回) 這是大家慣用的連接方式我們來看看可行否
三點確認:
1. 電平輸出電平(撥檔)<輸入最大電平 可行
2. 輸出阻抗40 Ohm 非常低但是輸入阻抗10kΩ 可行
3. 輸出是平衡式/兼容非平衡輸出 輸入兩個端口都是非平衡 可行
線纜可以是XLR 母-TS 但是 3端跳空不焊
以防止對于XLR冷端造成對地短路
所以上述的連接成立

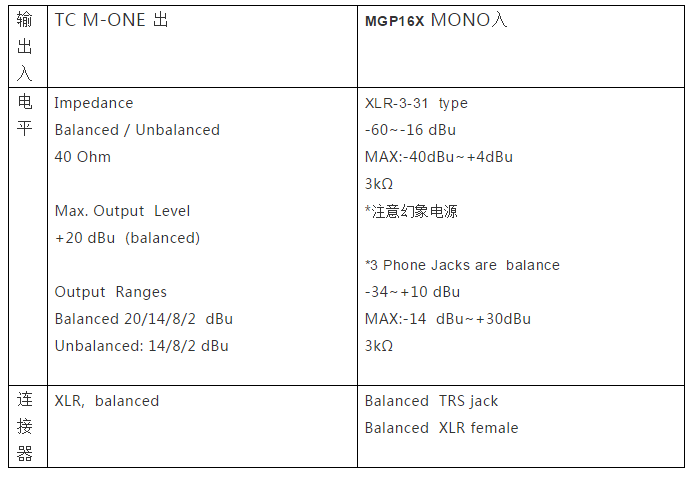

走單聲道通道
三點確認:
1.電平輸出電平(撥檔)<輸入最大電平 +30dBu/+4dBu 可行
2.輸出阻抗40 Ohm 非常低 < 輸入阻抗>3kΩ 可行
3.輸出是平衡式/兼容非平衡輸出
輸入TRSXLR兩個端口都是平衡 可行
注意XLR可能輸出幻象電源
雖然每一通道均是有開關,但為了避免誤觸能不用就不用!
線纜可以是XLR母-TRS 或XLR母-公 平衡線
總結下來以LINE IN 為優選 MIC IN 次之
所以上述的連接成立
以SOUNDCRAFT LX9為例
返回方式 (走立體返回) 這是大家慣用的連接方式我們來看看可行否
三點確認:
1.電平輸出電平(撥檔)< 輸入最大電平 +22dBu 可行
2.輸出阻抗40Ohm 非常低<輸入阻抗8.6 kΩ 可行
3.輸出是平衡式/兼容非平衡輸出
*STEREO CH 輸入端口比較特別都是TRS平衡
線纜是XLR母-TRS 可行
所以上述的連接成立
走單聲道通道
三點確認:
1.電平 最大輸出電平(撥檔)< 輸入最大電平 +22dBu 可行
2.輸出阻抗40 Ohm 非常低< 輸入阻抗>1.8kΩ /10kΩ 可行
3.輸出是平衡式/兼容非平衡輸出
輸入TRSXLR兩個端口都是平衡 可行
注意XLR可能輸出幻象電源
雖然每一通道均是有開關,但為了避免誤觸能不用就不用!
線纜可以是XLR母-TRS 或XLR母-公 平衡線
總結下來以LINE IN 為優選 MIC IN 次之
所以上述的連接成立
結束語:
上面用了四種臺子
進行信號的輸出入最優化討論
請注意 各家臺子 各等級臺子
的思路都不同
所以遇到問題時務必進行相關的檢視
類似的設定方式在電聲設備上面都可以套用
尤其無線話筒是最需要的
透過三點確認:
就能夠明確連接的可行性與否!!
”三項確認”
對于連接決策上要做”三項確認”
信號電平能對上 輸出略小于輸入
阻抗低阻發送高阻接收 最好是 1:10以上的比例
接口腳位冷熱端確認
當中前兩項最重要 都是獨立的否決項
最后一項是要避免:
非平衡連接時信號冷端短接造成設備損壞
錯用非平衡連接浪費信噪比
