高壓電池包直驅供電，全程無升壓，從源頭上保證了聲音純凈。DX220 Max，為突破便攜設備音質的天花板而生！
如果把便攜播放器內部結構做一個簡單劃分，可以分為電源、CPU、DAC和耳放等部分。DAC和耳放對聲音影響，各位燒友都或多或少有所了解。我們來簡單聊聊一個重要卻常被人忽視的點——電源。這不是產品制造者們故意忽視，而是因為便攜播放器受體積限制，發揮空間非常有限。
那么，電源的影響究竟體現在哪呢？
由于便攜播放器CPU、DAC和耳放工作電壓不同，耳放部分需要更高電壓以獲得更大的輸出，絕大部分播放器采用單電池+升壓電路的形式，最普遍如DCDC升壓。但升壓后的電壓波動會造成紋波干擾，降低信號傳輸質量。這讓電源和電路本身成為一個很大的噪聲源，很難通過后級電路處理干凈。
采用單節電池+DCDC升壓的方式使電路本身具有較大內阻。影響DCDC電源內阻的主要因素有內部MOS-FET（百mΩ級），電感（幾十mΩ），輸入輸出的PCB走線（十幾mΩ），整個電源回路下來，內阻一般都是歐姆級別的。而直接電池供電，優質的聚合物電池電芯內阻只有區區的幾十mΩ。在DX220Max的設計上，因為沒有升壓芯片的存在，我們能夠采用超低內阻的無氧銅導線直接從電池電源板上直連到耳放板的方式以獲得最短的最直接的電路走線。整個電源的內阻就是電池的內阻及無氧銅導線上可以忽略不計的線阻。
另外一個問題是：升壓芯片的瞬態電流輸出能力一般都不強。相較于升壓芯片有限的電流輸出能力以及歐姆級別的內阻。Max的電池包供電，隨便都能達到幾千mA瞬態電流輸出能力，內阻卻只有幾十mΩ。一增一減之下，電池升壓與無升壓差距更加明顯。瞬態電流輸出能力小直接導致升壓后聲音瞬態較差，聲場小，聲音密度不足，高頻也有所欠缺，聽感難以滿足燒友的需求。
況且，升壓芯片一般只有不到80%效率，還存在紋波干擾、EMI干擾等問題，因此聲底不夠純凈，甚至能聽出底噪！
為了更好的電源，我們決定讓體積更“max”，創新性采用模擬與數字部分分離，各自獨立的充電、供電管理系統。數字電路由獨立一塊電池供電，不會對模擬電路產生干擾。模擬電路通過兩組經過嚴格匹配的8.4V電池，組成±8.4V低阻電池包直接供電，耳放全程無升壓。在Max上，我們總計使用了5塊電芯，3組電池，純電池高壓直驅供電。真正做到數字歸數字，模擬歸模擬，雙管齊下，各司其職。
用一個簡單的比喻——如果說使用升壓芯片的播放器是1匹拉1輛車，那DX220Max就是5匹馬拉1輛車，自然動力澎湃。這正是DX220Max獨特之處，聲音純凈自然、力度十足、密度讓人驚艷。同時高頻華麗，中頻細膩，低頻有力，聲場開揚廣闊而不失密度，在聽感上更勝一籌。

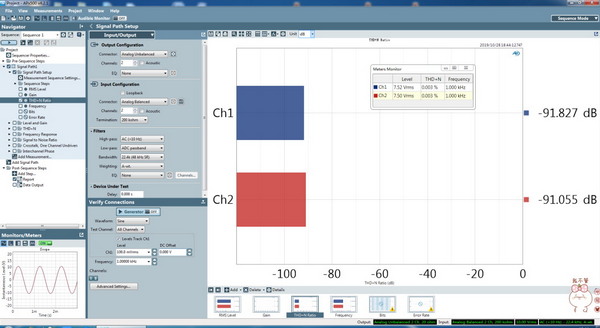

得益于±8.4V全程無升壓電池的功勞，4.4mm平衡口，在32歐負載下，DX220Max實測最大電平輸出達到7.52Vmrs，輸出功率達到了1767mW@32Ω。而且在最大輸出功率下，Max仍然保持了THD+N 0.003%的出眾指標。300Ω負載實測最大輸出電平達8.7Vrms（252mW @300Ω），可謂輕松應付大耳，無所畏懼！
在32Ω負載下，DX220Max單端最大輸出電平為4.23Vrms（559mW@32Ω），此時THD+N還可以達到0.002%。
|
