涉及產品：
Renkus-Heinz IC24-RN系列有源揚聲器、CX系列、TRX系列無源全頻揚聲器

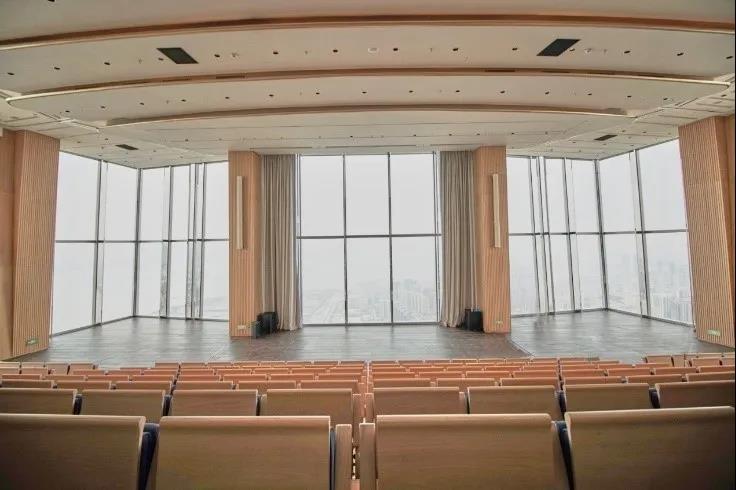

以城市為舞臺，星空為背景，位于深圳灣1號之巔的云頌音樂廳，獲得了世界高層建筑與都市人居學會（CTBUH）和吉尼斯世界記錄的雙重認證，被授予了“世界最高音樂廳”稱號，代表著城市文化與云端天籟的相遇相契。云頌音樂廳的落成，為藝術家們打造了一個頂級的藝術平臺，也為音樂藝術愛好者提供了欣賞視聽盛宴的絕佳場所。
沉浸式質感，極致的體驗
與其他頂級音樂廳不同的是，云頌音樂廳坐落于350米高灣區之上，三面玻璃幕墻形成的絕佳視野，以及國際技術標準帶來的沉浸式質感，讓音樂廳的高規格不可復制。“云頌音樂廳是全球最高、最美麗的專業音樂廳，恍如仙境。”
音樂廳采用Renkus-Heinz IC24-RN系列有源揚聲器和CX系列、TRX系列無源全頻揚聲器作為擴聲設備。

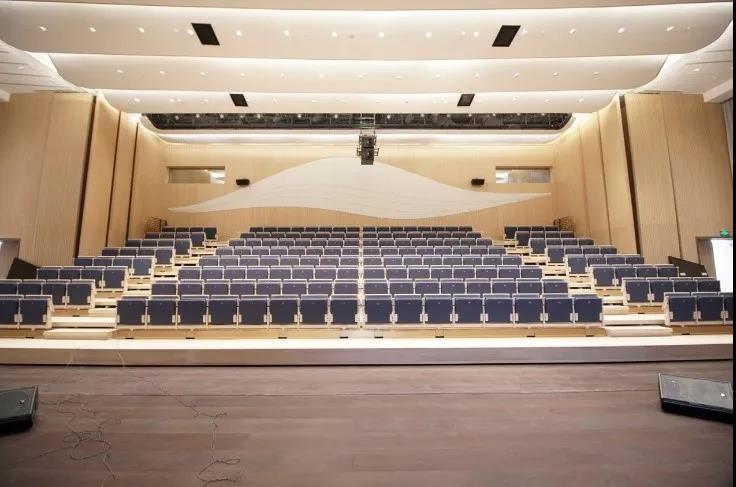

觀眾席采用活動觀眾席設計，主觀眾席寬約18米，深約8米，設計座位數量192人，兩側觀眾席設計座位數量各25人，總設計座位數量242人。
左右主揚聲器采用Renkus-Heinz IC24-RN系列有源揚聲器，左右聲道各1只，合計2只；超低頻揚聲器采用2只Renkus-Heinz BPS15-1K；舞臺流動返送揚聲器采用2只Renkus-Heinz TRX121/9；環繞效果聲揚聲器采用8只Renkus-Heinz TRX81/9以及頂部效果聲揚聲器采用8只Renkus-Heinz CX121。
主揚聲器Renkus-Heinz IC24-RN壁掛安裝在舞臺兩側的承重柱上，距離地面2.5米，超低頻揚聲器放置在主揚聲器下方的地面，Renkus-Heinz TRX121/9返聽揚聲器落地放置在舞臺口上，環繞效果聲揚聲器Renkus-Heinz TRX81/9壁掛安裝在主觀眾席兩側及后墻，頂部效果聲揚聲器Renkus-Heinz CX121均勻安裝于天花上。
專利技術，不可復制
安裝于云頌音樂廳的Renkus-Heinz CX系列、TRX系列揚聲器和ICONYX系列、CX系列、TRX系列揚聲器，均采用了Renkus-Heinz引以為豪的專利技術——復合圓錐號筒技術。令不同頻率的覆蓋范圍更一致、聲音還原更自然。
Renkus-Heinz發明的復合圓錐號角技術采用球形擴散的聲學原理，代替了傳統的矩形漏斗式號角，這是因?yàn)閺?fù)合圓錐號角技術提供的恒定（指向）波束的寬度、指向性和指向性圖案的控制都比傳統的矩形漏斗式號角出色。復合圓錐號角因?yàn)楠?dú)特設計發出的聲音覆蓋面廣、頻率響應寬、射程遠、音色自然而深受錄音大師們的青睞。
在上圖中我們可以看到左邊恒指向號角在各頻率的指向性是不一致的，而右邊Renkus-Heinz的復合圓錐號角在各頻率的指向性是完全一致的，其中高音號角中的低頻、中低頻和中高頻的指向性一致均為水平橢圓，使整寬范圍輻射區具有更好的指向性和更好的輻射區。
Renkus-Heinz ICONYX
數字有源可導向揚聲器
云頌音樂廳大量使用了ICONYX數字有源可導向揚聲器，只需要提供電源以及音頻信號即可工作。同時該揚聲器具有安裝簡單，易于隱藏的優點。為了與周圍的裝修協調一致，選用了直立壁掛式安裝，憑借只有15.3cm×17.8cm的截面尺寸，揚聲器壁掛起來幾乎跟環境融為一體。
01
數字可導向技術
Renkus-Heinz ICONYX數字有源可導向揚聲器水平覆蓋角度達到150°，能實現寬廣的水平覆蓋，即使大會議廳整體使用，也能滿足大堂會議擴聲。而垂直覆蓋角度可在30°與10°之間調整，實現數字導向。其聲束還可實現上下擺動，最大擺角為30°。憑借能量集中的優勢，可以把聲束集中投射在觀眾席中，投射距離勝于一般揚聲器。
IC24-RN的BeamWare顯示圖
聲能量集中投放，避免過多聲能逸散到墻壁和天花產生有害反射聲，降低語言清晰度。因此，該揚聲器令廳堂的語言清晰度更高。
IC24-RN的可調垂直指向和垂直覆蓋角度
02
可移動的聲學中心
為了與周圍的裝修協調一致，揚聲器必須要安裝在較高的位置。在本方案中，我們把聲學中心通過軟件設置在揚聲器底部的單元上，盡量避免聲能覆蓋到天花，造成有害反射，為大廳提供了優秀的語言清晰度。這是根據嚴謹?shù)穆晫W(xué)分析，聲源設置在人耳稍高的地方，聲軸線指向廳堂的最后端，聲音的-6dB垂直覆蓋線不覆蓋到天花，這時的聲場效果最佳，清晰度最高。
IC24-RN的可調揚聲器的聲中心
03
可分多波束覆蓋擴聲
現場觀眾席為階梯式設計，為了更好的覆蓋所有觀眾區，利用Renkus-Heinz揚聲器進行了多波束分別覆蓋擴聲，提高現場直達聲能比和聲場均勻度。
可以分多個波束，為不同區域的聽眾擴聲
此外，Renkus-Heinz揚聲器內的DSP具有延時、壓縮限制、參量均衡、電平控制、場景存儲功能，用戶可根據不同應用需要，預先設置多個場景模式。如平時的背景音樂使用一個場景設置，當接到應急廣播信號則切換到相應的場景設置。
|
