引言

2013年，全運會首次在東北城市成功舉辦，沈陽第一次借助全運會舞臺展示了城市的每一個細節和未來壯美家園。化全運機遇為沈陽機遇，沈陽為全運會交上了一份令各方滿意與欣慰的答卷。而迪士普企業在全運會指導中心裝備了智能化數字媒體矩陣10000分區的超強大系統，迪士普好聲音被發揮得淋漓盡致，響徹第十二屆全運會的整個運營指導中心。

項目概貌

第十二屆全運會運行中心建于沈陽市渾南新城中心位置，工程占地面積約13萬平方米，地上部分建筑面積約為21.8平方米，地下部分建筑面積約為12萬平方米。按照省政府公布的十二運各市承辦競賽項目的安排，沈陽已確定承擔22個比賽項目，為此，沈陽市需提供全運會各類場館38個，其中比賽場館24個、備用場館4個、訓練場館10個。在24個比賽場館中，新建場館15個，改造場館9個。迪士普企業很榮幸承擔了全運會運營指導中心以及大連體育中心游泳館、網球館、網球場、棒球場的廣播系統，全運會期間，迪士普公共廣播系統被高強度使用，運行非常穩定。迪士普產品品質在本次全運會上得到檢驗，同時獲得了用戶的一致好評。

圖1 第十二屆全運會開幕式

圖2 第十二屆全運會運營指導中心

一、智能化超大規模數字媒體矩陣

1.1 超大規模音頻矩陣，靈活配置

系統實現了50X10000音頻矩陣，采用模塊化設計，50路音頻輸入分為2+48模式配置，2路分別為緊急話筒輸入和電話音頻輸入；48路音頻輸入包括優先音頻輸入，尋呼音頻輸入，普通音頻輸入，其中優先音頻輸入有8個音頻輸入通道，優先級從高到低排列，優先級高的音頻輸入通道自動優先通過，采用漸入淡出處理。尋呼音頻輸入和普通音頻輸入均采用8通道模塊化設計，用戶可以根據普通音源輸入數量及尋呼器的數量來自由選配普通音源輸入模塊和尋呼音頻輸入模塊的數量，最多可以接入6塊（48路音頻輸入）。音頻輸出也采用模塊化設計，每個模塊有8個音頻輸出通道，最多可以接入1250塊，總計10000路音頻輸出通道。音頻矩陣交換中心負責將對應的音頻輸入送到相應的音頻輸出通道，音頻矩陣框圖如圖3所示。

系統主機采用液晶彩色大屏幕，將用戶常用的操作在一個屏幕上展現出來，如圖4所示。智能化數字媒體矩陣雖然音頻矩陣規模龐大，但通過靈活的模塊配置，以及軟件與界面的優化處理，使用操作非常簡單、方便。

圖3 音頻矩陣框圖

圖4 智能化數字媒體矩陣主界面

1.2 全數字化音頻矩陣及數據傳輸

多路模擬音頻輸入通過ADC采用48kHz采樣頻率、16bit量化，然后由DSP對數字音頻數據進行前級數據處理，數字音頻匯總單元將多路數字音頻經過預糾錯、時分復用編碼，再通過通訊發送模塊送入數據傳輸通道。通訊接收模塊將接收來自數據傳輸通道的數據送入數字音頻矩陣器，首先經過糾錯解碼并分離出對應通道的數字音頻數據，然后經過DSP進行后級音效處理，之后送入DAC通道轉換為模擬音頻輸出，從而實現整個數字音頻矩陣交換。通訊發送模塊與通訊接收模塊之間的傳輸通道采用五類線，或采用以太網光端機通過光纖進行公里級傳輸。

圖5 音頻輸入輸出流程框圖

通過提高采樣率和數字音頻矩陣交換可以明顯提高音質，同時采用DSP技術根據需要對音頻進行進一步改善。例如，來自尋呼器的音頻需要提高語音的清晰度，就可以通過DSP技術來處理；揚聲器處在不同外部環境對聲音有一定影響，也可以通過DSP來處理來彌補分區輸出音頻不足，等等。DSP音效處理包括參量均衡、壓限控制、增益調節、頻普指示，噪聲門、各類濾波器等。圖3是尋呼音源輸入通道設置圖，包括可以自動檢測尋呼器的在線狀態、設定尋呼器的優先級、參量均衡器、壓限設置和前級增益、音量調節，其中，參量均衡可以啟用也可以禁用，還可以快速復位到出廠初始值。

圖6 音源輸入通道設置圖

圖7 音源輸入通道設置圖

二、全運會指導中心的設計

2.1 整體設計

第十二屆全運會運營指揮中心規模比較龐大，設置的防火分區為143個，涉及點位多達2000多個；項目設置功能復雜，所用的功放系統采用主備切換系統，有部分點位需要強切音量控制和部分分區需要線路檢測的功能。采用超大規模的智能數字媒體矩陣很好地解決了此項目廣播布置問題。系統采用多路播放器作為常規音源播放，用作背景音樂播放和事項介紹；主機前置面板掛載有緊急航空話筒，可在緊急情況下一鍵廣播到全部分區上；采用一臺遠程廣播尋呼話筒，放置在運營指揮中心臺上，可實現選區、全區尋呼廣播操作。由于超大媒體矩陣是根據項目的情況來自由擴展，運營指揮中心設計的分區多，所以系統的擴展模塊比較多，主機連接三臺擴展主機來裝載各功能模塊，由音頻輸出模塊連接八主一備功放，到達每一個點位的喇叭。

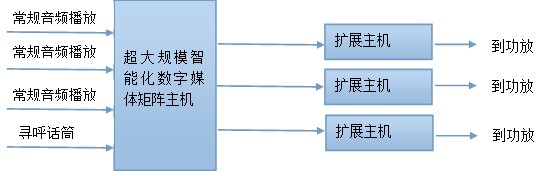

圖8 運營中心廣播系統框圖

圖9 運營中心廣播機房

2.2實現功能

運營指揮中心廣播系統可以實現常規廣播系統的背景音樂、業務廣播、緊急廣播功能，在此基礎上為保障重大體育盛事的穩定進去，增加了更加嚴格的音量強切控制、線路檢測和主備功放等保障性功能。

在運營指揮中心一樓有檔案室、二樓和三樓安排有會議室分布，在比賽期間，部分工作人員無需聽廣播的安排，但又不可避免緊急情況之后的緊急廣播和消防廣播的警醒，這部分分區的廣播線路安裝有強切音量控制器，平時可以處以關閉狀態，緊急情況可強行打開廣播。

大樓的一二三層有重要的工作區間，此部分一定不能出現線路問題的分區給常規廣播系統提出了一定的挑戰：廣播的重要性堪比火車站、機場等公眾場所。所以在此部分設計有自動檢測定壓公共廣播傳輸線路運行情況的分區線路監測器，共計15路分區，每分區最大容量500W，分區線路監測器專為定壓喇叭線路設計，它能夠準確的在線測量出喇叭線路的工作狀態，檢測時間小于或等于300ms，確保喇叭線路的良好工作性能，使之在任何情況下，尤其在發生應急事故時，所有信息都能夠順暢的得以播放。

要求比較高的廣播系統會要求功放采用主備切換系統，一般的做法是用功放主備切換器加多臺功放實現此功能，此次運營中心的主備功放系統采用的是更先進的八主一備功放：一臺功放內置九個通道的功放，設置成八個通道為常規工作通道，一個備用通道，一旦某個通通有問題，馬上跳切過去備用通道工作，效率很高，而且保障性更強。

2.3 施工情況

由于智能化數字媒體矩陣采用模塊化設計，主設備基本上集中在指揮中心機房，見圖9，主機和擴展主機裝在在一個機柜里面，八主一備功放裝載兩個機柜，線路檢測裝載一個機柜，安裝得整潔美觀大方。

143個分區的簡略情況見表1，終端擴聲器主要采用高保證吸頂喇叭和壁掛音箱，因地制宜采用吸頂和壁掛兩種安裝方式，完全融合指揮中心的環境。

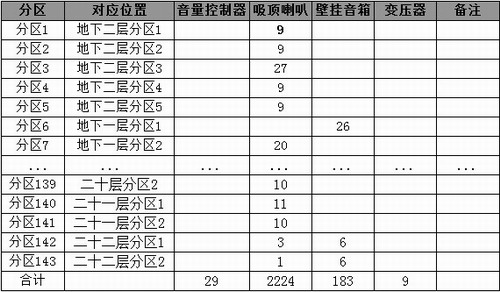

表1運營中心點位布置簡略表

三、結束語

激情跑道，光影追逐；陣陣吶喊，時空交錯。奮勇拼搏的汗水為全運綻放出最美的花朵；全民健身的身影為全運獻上最輝煌的慶典；清澈響亮的迪士普聲音貫徹全運的每個角落。這一刻，不是曲終人散，而是新的開始。帶著期盼和依戀，帶著微笑和不舍，十二運結束了。緩緩熄滅的圣火化身滿天彩霞，點燃繽紛的夢想，傳遞著生命的力量。但是場館內的迪士普公共廣播將繼續為全部場館服役！迪士普使命繼續進行中……
